螺旋分级机

您的当前位置: 首 页 >> 产品中心 >> 分级系统

螺旋分级机

  • 所属分类:分级系统

  • 点击次数:
  • 发布日期:2018/04/17
  • 在线询价
详细介绍

整套选矿设备

整套选矿设备

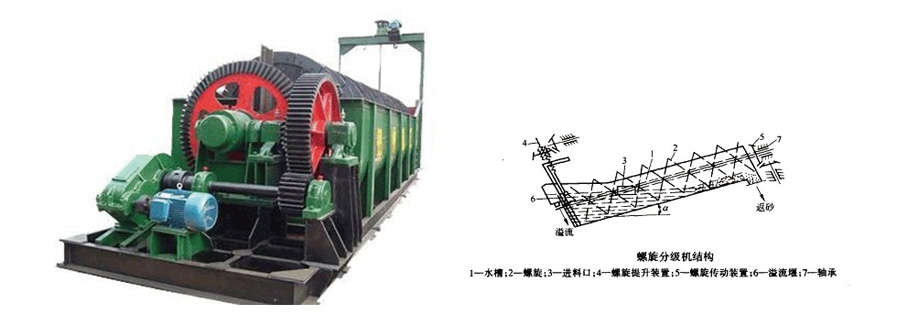

螺旋分级机

螺旋分级机是选矿的设备之一,螺旋分级机借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的一种设备。能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。螺旋分级机简称分级机。 分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。螺旋分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。

结构

螺旋分级机是一种老式分级设备。我们根据国外图纸首先试制螺旋分级机,经十多年努力基本形成系列,共有螺旋直径300-3800mm的近20种规格,满足了国内市场需要。在产品性能﹑制造质量和结构方面经过这些年的改进,取得了一定成效。

总体说明

分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

本机水槽成倾斜安装,倾角大小根据工艺流程中设备配置情况确定,传动装置带动螺旋在槽内旋转,经磨细的矿浆从侧面进料进料口进入槽内,则在槽的下端形成一个矿浆沉降区,其表面积和容积决定于水槽倾斜角大小和溢流堰高度。低速回转的螺旋能起一定的搅拌作用,矿浆经搅拌后,轻、细颗粒悬浮于上面形成溢流,由水槽端面溢流堰溢出,流入下一道选矿工序;粗重的颗粒沉于槽底形成返沙,由螺旋运到排矿口排出。

主要部件结构说明


  1.传动装置:螺旋分级机是由电动机、减速机、圆柱齿轮副和伞齿轮构成。

  2.螺旋(左、右):由空心轴、支架、螺旋叶片、衬铁等组成。空心轴由无缝钢管和轴颈、法兰盘焊接而成。使用中耐磨寿命是关键,衬铁采用耐磨材料制成。

  3.下部支座:因其长期浸没在矿浆内工作,易磨损,经常维护更换是其主要特点。因此,本机采用活轴套、尼龙轴瓦结构。当轴套和轴瓦磨损后,用升降机构提起螺旋后十几分钟即可更换上一组新的套和瓦,方便维修更换。

  4.水槽:由钢板和各种型钢焊接而成。水槽内盛有全部矿奖,并承受机体本身重量和全部负载,为此支撑水槽的地基建设十分重要。为避免因支撑不当造成水槽变形影响机器的运

  转起见,本机附有地基结构示意图,可作为地基设计的参考依据。

  5.放水阀:为了必要时能从水槽内排出矿浆,在水槽下部设有放水阀,可随时将矿浆排出,正常生产时可关闭。

  6.升降装置:它由电机、蜗轮减速器、伞齿轮副、丝母、丝杠等零部件组成。当分级机停止工作时,为避免矿浆内固体沉淀压住螺旋,产生过负荷操作,以及检修工作上的需要,设有升降装置。当分级机停车时,必须把螺旋由水槽中提起,使大部分螺旋离开矿浆,为保证升降装置的安全可靠,专备有行程终点开关,使升降行程能自行控制。当螺旋提起后,用钓钩将螺旋挂牢,以防脱落。当分级机停车时,升降装置启动能自动将螺旋提升至一定高度,分级机工作时升降装置也转动能将螺旋下降至工作位置,这样可保持传动零部件的寿命,防止空心轴因过负载荷而折断。是否需要装设联动控制电气装置,用户可根据具体条件确定,制造厂不供应本电气装置所需的零部件。
